트렌치공사 레벨측량

트렌치공사에서 배수 구배(물이 흐르도록 두는 경사)를 정확히 만들려면 시공 전에 기준점부터 잡아야 합니다. 기준점을 놓고 각 구간의 높이를 비교하는 과정을 레벨측량이라 부르며, 이 페이지는 기준점을 어디에 어떻게 잡는지부터 순서대로 정리했습니다. 현장 형태에 따라 기준점 위치와 재측량 시점이 조금씩 달라질 수 있습니다.

기준점(벤치마크)을 잡는 위치와 이유

레벨측량에서 기준점은 흔히 벤치마크(BM, 높이를 비교하는 고정 기준점)라 부릅니다. 트렌치 현장에서는 맨홀 뚜껑 상단이나 도로 경계석처럼 위치가 쉽게 바뀌지 않는 구조물을 기준점으로 삼는 경우가 많습니다. 지반이 무른 구간이나 가설 구조물 위에 기준점을 두면 공사 중 침하로 높이 값 자체가 흔들릴 수 있어 피합니다.

현장에 이미 설치된 공식 기준점이 없다면, 인근 건물 기초나 옹벽처럼 움직이지 않는 지점에 임시 기준점을 새로 표시합니다. 표시는 스프레이나 못 박기로 남기되, 장비나 자재 이동 동선과 겹치지 않는 자리를 고르는 것이 현장에서 통용되는 방식입니다. 동선과 겹치면 작업 중 훼손될 가능성이 크기 때문입니다.

기준점이 흔들리거나 사라지면 생기는 문제

기준점 높이 값이 시공 중간에 바뀌면, 그 이후 측량한 모든 구간의 높이가 실제와 다르게 기록됩니다. 배수 구배는 미세한 단위로 관리되기 때문에 기준점 오차가 그대로 배수 불량으로 이어집니다. 문제는 이 오차가 눈으로는 잘 드러나지 않는다는 점입니다.

기준점이 물리적으로 유실되는 경우도 드물지 않습니다. 표시해 둔 지점이 다른 공정에서 철거되거나, 가설 펜스를 옮기며 함께 지워지는 사례가 대표적입니다. 이런 이유로 기준점은 한 곳만 두지 않고 서로 검증 가능한 두 곳 이상에 나눠 잡아 두는 편이 안전합니다. 한쪽 값이 의심스러울 때 다른 기준점과 비교해 오차를 바로잡을 수 있습니다.

• 공식 기준점이 인근에 있는지, 없다면 대체할 고정 구조물이 있는지
• 기준점이 침하 우려가 있는 지반이나 가설물 위에 놓여 있지 않은지
• 장비나 자재 이동 동선과 겹치지 않는 위치인지
• 서로 대조할 수 있는 보조 기준점을 별도로 확보했는지

레벨측량에 쓰는 장비와 현장 확인 방식

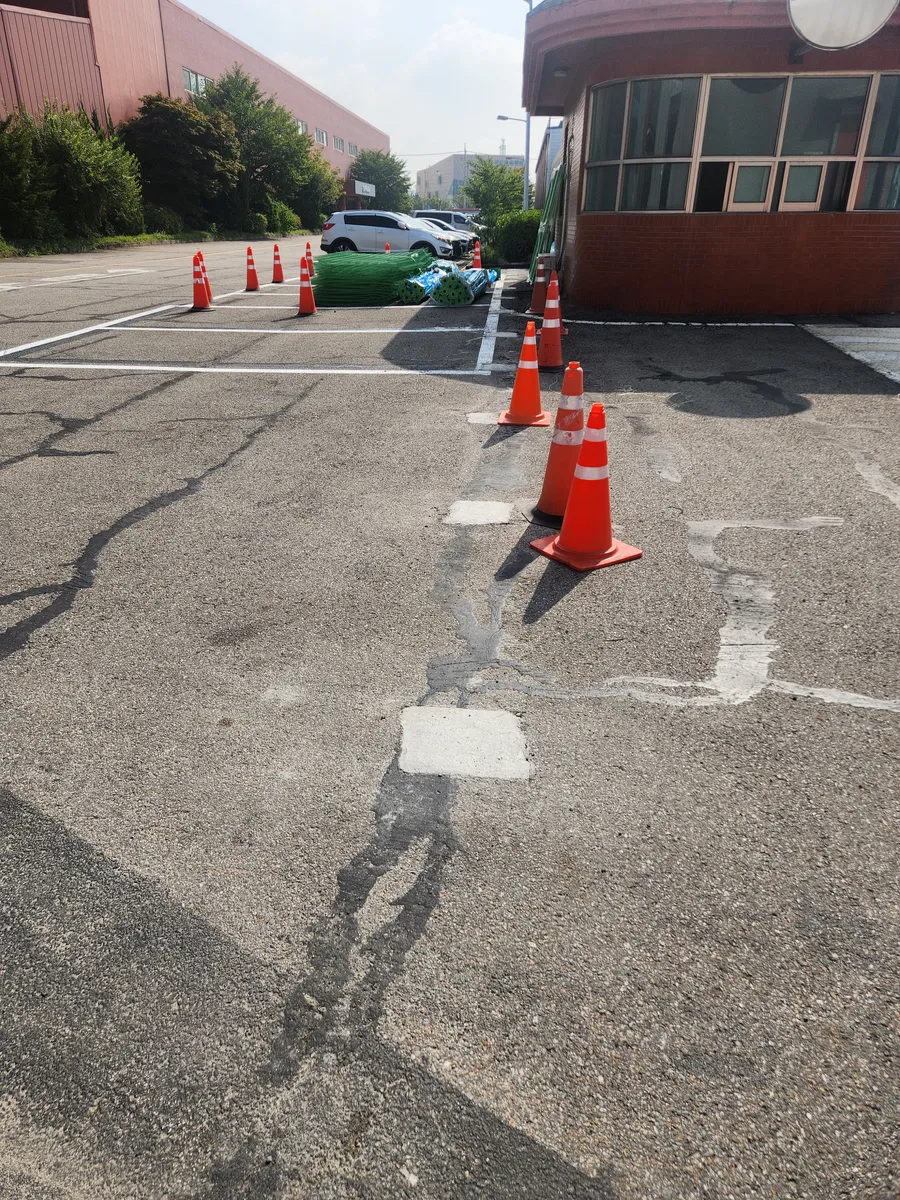

레벨측량기(수평 시준선을 만들어 높이를 재는 광학·디지털 장비)와 트랜싯(수평과 함께 각도까지 측정할 수 있는 장비)을 상황에 따라 나눠 씁니다. 평탄한 구간이 길게 이어지는 트렌치라면 레벨측량기만으로도 충분합니다. 다만 구간이 꺾이거나 방향이 바뀌는 지점에서는 트랜싯으로 각도까지 함께 확인하는 편이 오차를 줄입니다.

장비 자체의 정확도만큼이나 다리(삼각대)를 얼마나 단단히 고정했는지도 결과에 영향을 줍니다. 바람이 강하거나 지반이 흔들리는 현장에서는 측정을 두 번 반복해 값을 대조하는 것이 현장에서 자주 쓰이는 방식입니다.

배수 구배 유지를 위한 반복 측량 시점

기준점을 잡고 처음 높이를 확인했다고 해서 끝나는 것은 아닙니다. 되메우기(굴착한 흙을 다시 채우는 작업) 전후, 콘크리트 타설 직전, 마감재 시공 직후처럼 지반이나 구조물이 움직일 수 있는 지점마다 다시 측량해야 실제 구배가 유지됩니다.

특히 되메우기 이후에는 다짐 정도에 따라 높이가 미세하게 내려앉는 경우가 있어, 시간을 두고 재확인하는 경우도 있습니다. 이런 시점을 놓치면 마감 단계에 이르러서야 구배 이상이 드러나 손볼 범위가 커질 수 있습니다.

참고: 기준점 값은 한 번 확정했다고 끝이 아니라, 공정이 바뀔 때마다 이전 값과 대조하며 이어가는 것이 현장에서 오차를 줄이는 방법입니다.
