트렌치공사 도면검토

트렌치공사 도면검토는 착공 전 도면에 표시된 구배와 레벨, 매설 위치를 현장 조건과 맞춰보는 작업입니다. 도면 한 장에 담긴 정보량이 많아 숫자와 심볼을 놓치면 시공 단계에서 오차가 그대로 드러납니다. 이 페이지에서는 구배 표기를 읽는 법, 맨홀과 트렌치 라인 심볼을 해석하는 법, 도면 수치와 현장 시공성을 함께 검토하는 방법을 정리했습니다.

구배 표기, 방향과 기준점을 함께 봐야 하는 이유

구배(기울기)는 보통 퍼센트(%)나 비율(예: 1:100) 형태로 표기되며, 화살표로 물이 흐르는 방향을 함께 나타냅니다. 도면 한 장에 여러 구간의 화살표가 겹쳐 있으면 어느 구간이 기준 구배인지 헷갈리기 쉽습니다. 실무에서는 화살표 시작점과 끝점의 레벨 차이를 먼저 계산해 표기된 비율과 실제 낙차가 맞는지 검산하는 절차를 거칩니다. 표기된 숫자만 믿고 그대로 시공하면 중간 지점에서 역구배가 생기는 경우가 있어, 반드시 구간을 나눠 각각 확인해야 합니다.

• 화살표 시작점과 도착점의 레벨 차이가 표기된 비율과 실제로 일치하는지
• 여러 구간이 만나는 합류부에서 구배 방향이 서로 충돌하지 않는지
• 최소 구배 기준을 만족하지 못하는 짧은 구간이 남아 있지 않은지

맨홀·트렌치 라인·레벨 표기, 심볼별로 읽는 법이 다르다

도면에서 맨홀은 대개 원형 심볼에 번호(예: MH-1, MH-2)가 붙고, 트렌치 라인은 굵은 실선이나 해칭으로 표시됩니다. 레벨 표기는 EL(Elevation Level, 표고)로 적히는데, 이 수치가 지반고(GL, Ground Level) 기준인지 별도로 설정한 기준점(BM, Bench Mark) 기준인지부터 구분해야 합니다. 기준이 다른 상태로 시공을 진행하면 구간 전체에서 일정한 오차가 누적되고, 마감 단계에서 이를 발견하면 되짚어야 할 범위가 커집니다. 트렌치 라인 옆에 병기된 숫자가 폭을 뜻하는지 깊이를 뜻하는지도 범례를 먼저 확인하는 습관이 필요합니다.

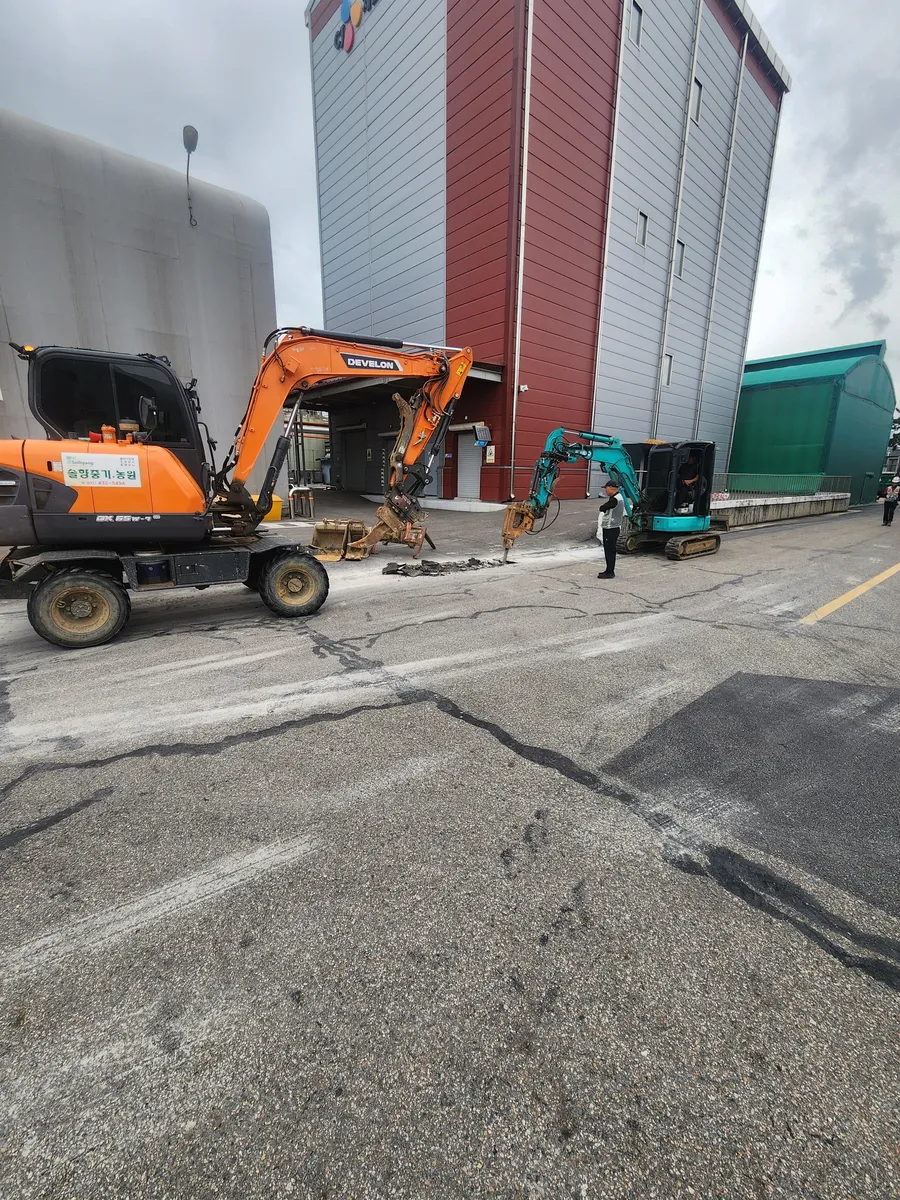

도면 수치와 현장 시공성 사이에서 확인할 점

도면은 평면 정보를 기준으로 작성되기 때문에 실제 굴착 깊이나 되메우기(굴착한 흙을 다시 채우는 작업) 다짐 상태까지는 담지 못합니다. 매설 깊이가 도면대로여도 되메우기 다짐이 불충분하면 시간이 지나며 침하가 생겨 구배가 틀어질 수 있습니다. 또한 도면에는 표시되지 않은 지하 매설물, 예를 들어 전기나 통신 배관이 굴착 구간과 겹치는 경우가 있어 착공 전 별도 확인이 필요합니다. 기둥이나 기초처럼 도면상 여유 공간으로 보이는 곳도 실제로는 시공 장비가 들어갈 폭이 부족한 경우가 있어, 도면만으로 판단하지 않고 현장 실측을 함께 진행하는 것이 안전합니다.

참고: 도면상 직선 구간이라도 맨홀 접속부 앞뒤로는 배관 연결을 위한 여유 길이를 남겨두는 것이 안전합니다. 접속부를 도면 치수 그대로 맞춰 시공하면 연결 작업 공간이 부족해지는 경우가 있습니다.

여러 차수로 수정된 도면에서 최신본을 가려내는 법

착공 전 도면은 설계 변경을 거치며 여러 번 수정되는 경우가 많아, 도면 하단의 개정 이력(리비전 표)을 먼저 확인하는 것이 우선입니다. 리비전 번호가 다른 도면이 섞여 있으면 구배 방향이나 레벨 수치가 서로 다르게 표기된 채로 현장에 전달될 수 있습니다. 여러 장의 도면을 겹쳐 볼 때는 축척이 동일한지도 함께 확인해야 하며, 축척이 다른 도면을 그대로 겹치면 라인 길이가 실제와 다르게 읽히는 문제가 생깁니다. 이런 확인 절차는 도면만 보고는 잘 드러나지 않아, 현장 경험을 바탕으로 짚어야 할 부분입니다.
