트렌치공사 시공은 지반을 굴착하는 터파기 단계에서 시작해 거푸집 설치, 콘크리트 타설, 그레이팅 설치까지 여러 공정이 순서대로 이어지는 작업입니다. 각 단계마다 확인해야 할 관리 포인트가 다르기 때문에, 공정 순서를 정확히 이해하고 단계별로 점검하는 것이 전체 품질에 영향을 줍니다. 이 페이지에서는 전체 공정 흐름과 각 단계에서 놓치기 쉬운 부분을 정리했습니다.
트렌치 시공 전 확인해야 할 현장 조건
트렌치 시공에 들어가기 전에는 배수가 필요한 구간의 폭과 길이, 주변 구조물과의 간격, 지하 매설물 여부를 먼저 확인합니다. 현장 조건에 따라 굴착 깊이와 거푸집 형태가 달라질 수 있어, 도면 검토와 현장 실측을 함께 진행하는 경우가 많습니다. 특히 차량 하중이 반복적으로 실리는 구간인지, 보행자 위주의 통로인지에 따라 이후 공정에서 사용하는 자재와 그레이팅 규격도 달라집니다.
터파기부터 그레이팅 설치까지, 트렌치공사 시공 4단계 공정
아래와 같은 순서로 진행되며, 앞 단계의 마무리 상태가 다음 단계의 작업 조건에 영향을 줍니다.
터파기
설계 도면에 맞춰 배수 경로를 따라 지반을 굴착합니다. 굴착 깊이와 폭이 이후 거푸집, 타설 공정의 기준이 되므로 되메우기 전 치수를 재차 확인합니다.

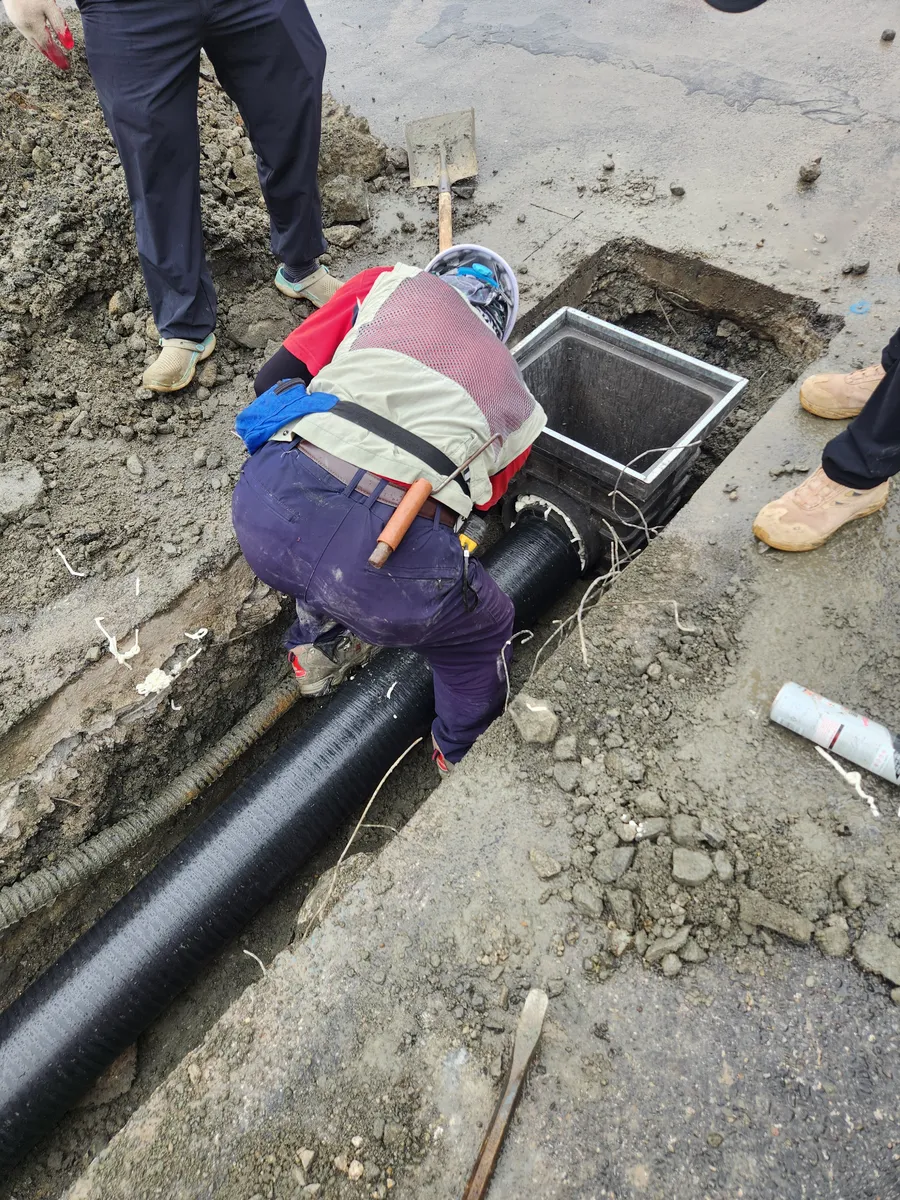

거푸집 설치
굴착된 구간에 거푸집을 세워 콘크리트가 채워질 형태를 잡습니다. 거푸집이 기울거나 벌어지면 타설 후 단면이 고르지 않게 나올 수 있어 고정 상태를 점검합니다.

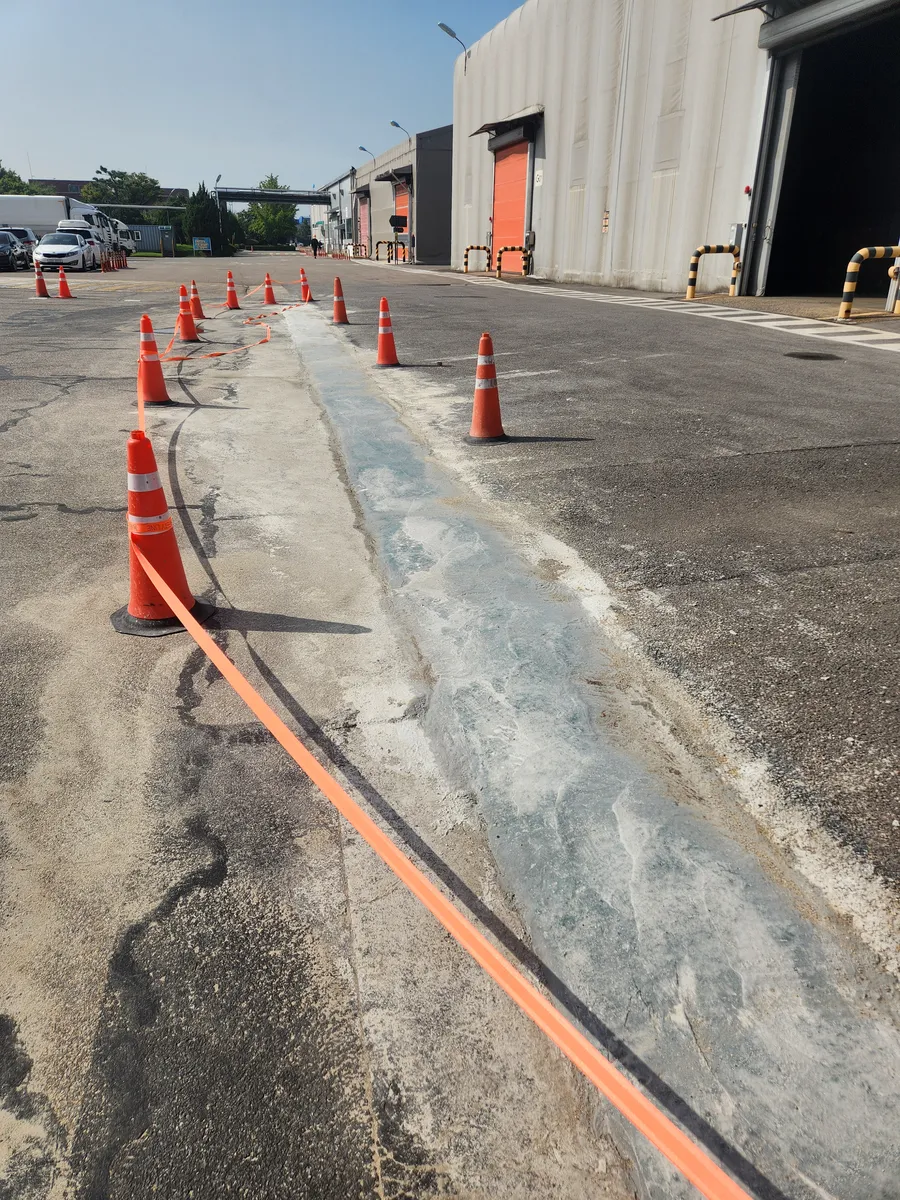

콘크리트 타설
거푸집 안으로 콘크리트를 채우는 단계로, 배수 방향으로 흐름이 만들어지도록 타설 순서와 다짐 작업을 함께 진행합니다. 양생 기간 동안 외부 충격이나 하중이 가해지지 않도록 관리합니다.

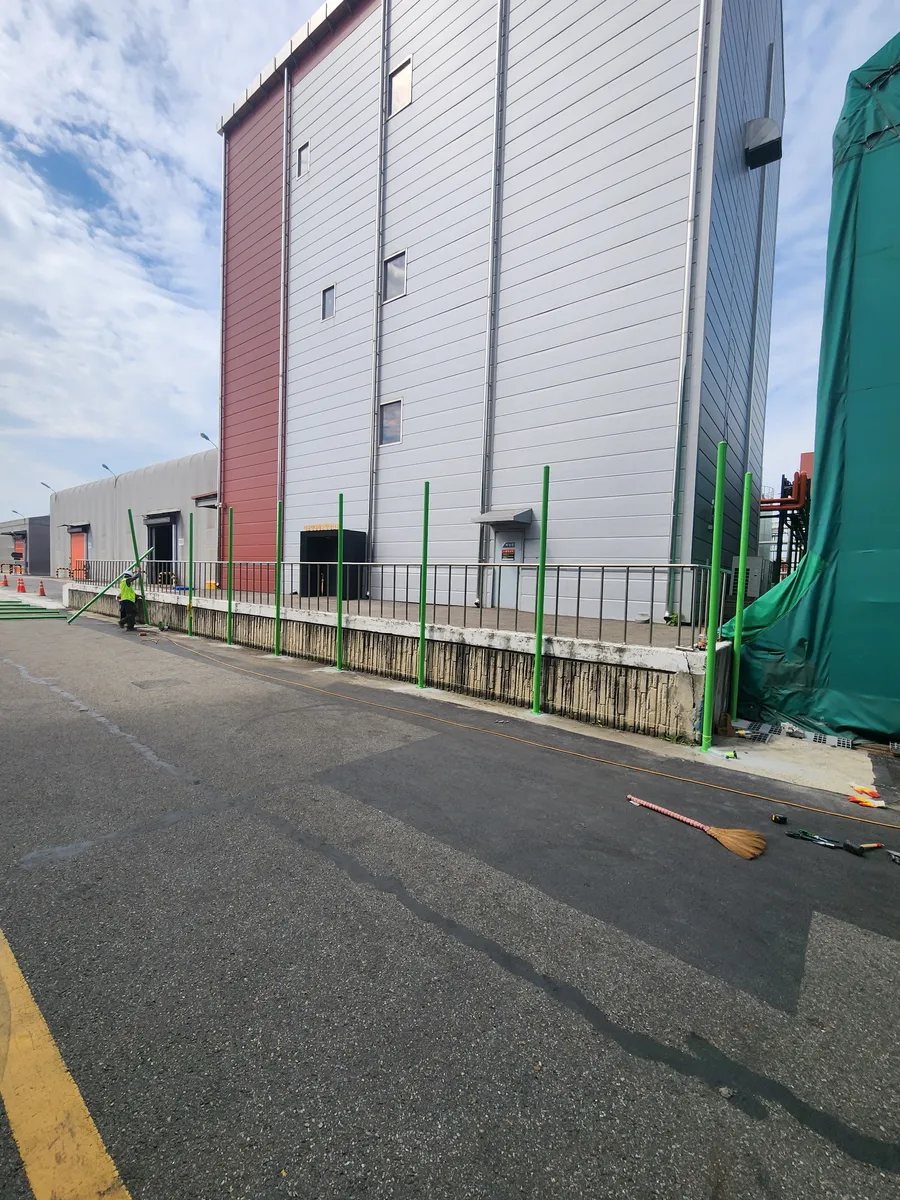

그레이팅 설치
타설과 양생이 끝난 구간에 그레이팅을 얹어 마감합니다. 그레이팅 규격이 트렌치 폭과 맞는지, 고정 방식이 현장 하중 조건에 적합한지 확인하는 것이 마지막 점검 포인트입니다.
각 공정 단계별 관리 포인트 체크리스트
- 굴착 전 배수 경로와 인접 구조물 위치를 도면과 대조했는가
- 거푸집 고정 상태와 수직·수평을 재확인했는가
- 타설 시 배수 방향으로 흐름이 형성되도록 작업했는가
- 양생 기간 동안 하중이나 진동으로부터 보호했는가
- 그레이팅 규격과 트렌치 폭이 맞는지 확인했는가
- 마감 후 이물질이나 잔재물을 정리했는가
배수로 시공에서 자주 쓰이는 용어 정리
| 터파기 | 배수로가 설치될 구간의 지반을 굴착하는 작업 |
|---|---|
| 거푸집 | 타설할 콘크리트의 형태를 잡아주는 틀 |
| 타설 | 거푸집 안에 콘크리트를 부어 채우는 작업 |
| 양생 | 타설된 콘크리트가 강도를 갖추도록 기다리는 기간 |
| 그레이팅 | 배수로 상부를 덮는 덮개 형태의 자재 |
트렌치공사 시공 시 주의할 점
주의: 콘크리트 양생 기간이나 배수 구배 값은 현장 조건에 따라 달라집니다. 특정 수치를 일괄 적용하기보다 굴착 깊이, 배수량, 주변 여건을 함께 검토한 뒤 결정하는 것이 안전합니다.
제품형 배수로를 사용하는 현장이라면 조립 방식인 트렌치드레인 시공 방식도 함께 검토할 수 있습니다. 구배와 배수 경로 설계가 궁금하다면 트렌치 배수 시공 페이지에서 관련 내용을 확인할 수 있습니다.
자주 묻는 질문
터파기 깊이는 어떻게 정하나요?
배수량과 트렌치 폭, 주변 구조물 위치에 따라 달라지므로 도면 검토와 현장 실측을 거쳐 정합니다.
타설 후 그레이팅은 바로 설치할 수 있나요?
양생이 충분히 진행된 뒤 설치하는 것이 일반적이며, 양생 기간은 현장 조건에 따라 다르게 판단합니다.
기존 배수로를 보수할 때도 같은 공정을 따르나요?
기존 구조물 철거나 부분 보강이 추가될 수 있어 현장 상태에 맞춰 공정 순서를 조정하는 경우가 많습니다.
